工作原理

物料由加料器輸送入加料管中被風機抽吸到分級室內，在分級錐處充分分散，由于轉子產生的強大離心力作用，粗顆粒被甩至筒壁，細粉歲氣流穿過轉子葉片間隙由上部出口排出、進入系統的捕集裝置，粗顆粒在淘析圈和加料管的間隙處由于二次空氣風篩作用，把混入粗顆粒中細粒進一步析出，送至分級室作再一次分級，粗大顆粒沿筒壁而下，從粗粉出口處由星形卸料閥排出。

適應范圍

該機適用于化工、礦產、建材、電子、制藥、農藥、涂料、染料、食品、冶金、飼料等行業，能對各種有機物和無機物等幾千種物料進行干式分級。

特點

該機為干式空氣分級機，是帶有二次進風和分級轉子的離心式分級機。一般適用于不粘性物料的分級。適用于各種有機物和無機物的分級。分級范圍寬度，3μm-150μm范圍內可供選擇，一般情況下能獲得<10 μm含量達97-100%的超微粉。

可分級球狀、薄片狀和纖維狀的顆粒。也可對不同密度的物料進行分離，如從再生橡膠中分離纖維和木屑。

分級精度高，分級轉子采用流體力學的原理，產生一種強制渦流，制造出強而有力的穩定的離心力場，獲得精密的分級d75/d25=1.1-1.5。

分級效率高，極好的分級轉子和二次進風的風篩作用，使牛頓效率達η=60-90%以上。

該機把復雜的流體理論簡化成簡單的結構。因此，操作、維修、清洗均較方便，分級粒徑的大小易于調整。

設備結構緊湊，占地面積小，安裝方便，無噪音，低振動。

可與機械粉碎機或氣流粉碎機聯合閉回路操作，生產能力可增加一倍。閉路操作時允許熱敏性，低融點物料在機械粉碎機中粉碎。

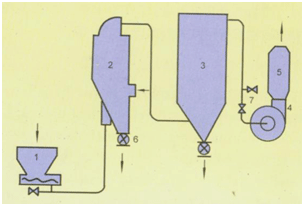

FQZ系列分級機流程圖示意圖

1、加料器 Feeder

2、超微分級機 Superfine Separator

3、高效除塵器 High Efficiency Collector

4、高壓風機 High Pressure Blower

5、消音器 Noise Eliminator

6、星形閥 Star Valve

7、碟閥 Butterfly Valve

FQZ系列分級機技術參數

主要技術參數 MAIN TECHNICAL PARAMETERS	FQZ500	FQZ750	FQZ1000	FQZ1100
轉子電機功率 POWER OF FOTOR MOTOR	1.5kw	11kw	22kw	30kw
最大轉速 MAX.REVOLUTION	1700r/min	2300r/min	2200r/min	1100
空氣量 AIR VOLUME	25-40m3/min	40-70m3/min	80-120m3/min	100-150m3/min
生產能力 CAPACITY	-350kg/h	300-700kg/h	600-1200kg/h	800-2000
主機外形尺寸 MAIN MACHINE SIZE	￠470×2150mm	1603×1190×2720mm	1690×1290×2950mm	1790×1390×2950mm
主機重量(包括電機) WEIGHT	428kg	762kg	1070kg	1200kg
風機功率 FAN POWER	5.5KW	37KW	55KW	75KW
粉碎細度(μm) Grinding Size	3-150	3-150	3-150	3-150
