工作原理

該機利用圍繞水平軸急速旋轉的擺錘，依據襯里齒板溝槽的形狀，轉子的旋轉在每根溝槽內形成一個氣旋渦流場，該渦流旋向與轉子形成的主渦流旋向相反，使顆粒間彼此撞擊、碰撞，顆粒于擺錘發生碰撞進一步粉碎物料，細顆粒通過出料篩網排出，未達到細度要求的顆粒，經粉碎室繼續粉碎，故本機同時具有分級的性能。

另一方面，擺錘前端和襯里齒板之間的間隙還起到剪切作用，因此本機可廣泛用于韌性材料和纖維狀物料的粉碎。

JCW610錘式機械粉碎機適用于化工、染料、農藥、食品、飲料等行業，并廣泛應用于碳黑行業。粉碎物料為礦石類、有機、無機化學、藥品、纖維物料及塑料類等。

JCW錘式機械粉碎機技術參數

型號\ 參數	轉速 r/min	生產能力 kg/h	功率 kw	粉末細度 um
JCW610	3500	500-1500	37	45
JCW610-VI	3450	1000-3000	110	45

JCW300型微粉碎機

工作原理

物料經過螺旋加料器進入機體內腔，利用圍繞水平軸急速旋轉的擺錘與齒板溝槽內形成的氣流旋渦場，該渦流旋向與轉子形成的主渦流旋向相反，粉體顆粒在此間互相沖擊，同時也與擺錘發生碰撞進行粉碎。另一方面錘頭前端和齒板間的狹窄間隙還起到剪切作用，少數未經過錘頭的粉體顆粒則由上下側齒板形成的渦流進行粉碎，最后細顆粒通過篩網排出。

主要用途

JCW300型微粉碎機主要處理莫氏硬度3級左右的各種軟質礦物，脆性材料、纖維狀物質等固體物質的粉碎以及易凝結成塊物質的碎解。

適用范圍

各種化學制品、染料、涂料、顏料、建材、農藥、肥料、海水產物、醫藥品、藥草、炭黑、飼料、纖維物、皮革、造紙、貴金屬、衛生材料、香料等。

機型特點

1、JCW300-I型微粉碎機外殼設計有水冷卻夾層，工作時可降低粉碎腔內溫度。

2、出料可采用多種孔徑的篩網供用戶選擇，也可選擇裝有條形篩網。不同的風量風壓得到所需的分級粒徑。3、還特別設計有組合型，占地面積小，操作方便。

JCW300型微粉碎機技術參數

參數 \機型	JCW300-I	JCW300-II
粉碎室直徑	300	300
電機功率(kW)	15	18.5
主軸轉速(r/min)	6500	6500
錘數	1連12錘	2連24錘
標準風量(m3/min)	1174	1610
生產能力(Kg/h)	20-400	100-600
粉碎粒度	≥43	≥43
外形尺寸	1480X1280X1490	1475X1465X1485
設備凈重(Kg)	750	950

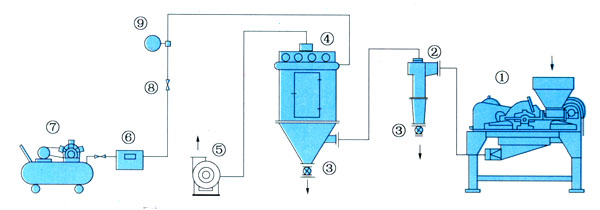

JCW300型微粉碎機流程示意圖

1、JCW300型微粉碎機

2、旋風收集器

3、回旋出料閥

4、脈沖袋式收集器

5、離心通風機

6、氣源處理裝置

7、空氣壓縮機

8、減壓閥

9、壓力表

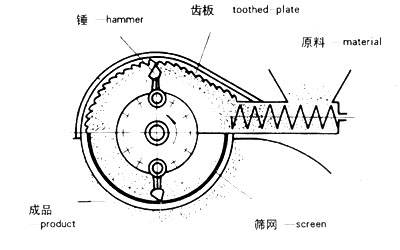

JCW300型微粉碎機粉碎示意圖
